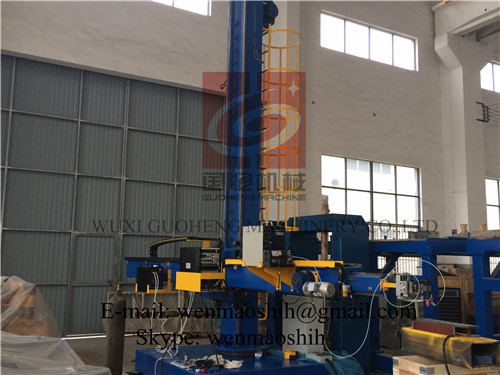

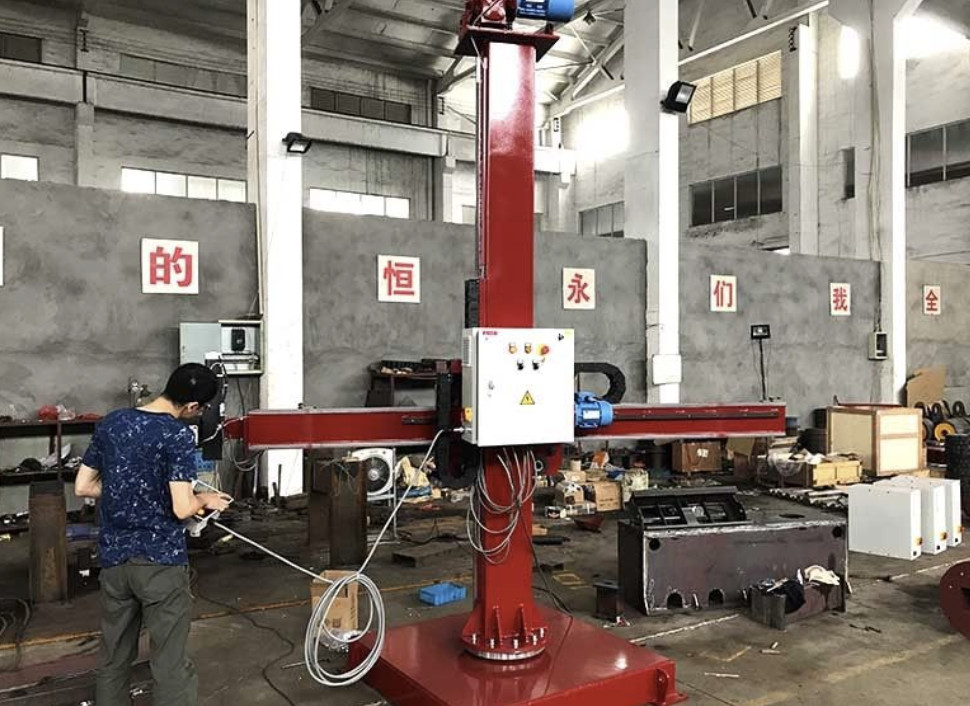

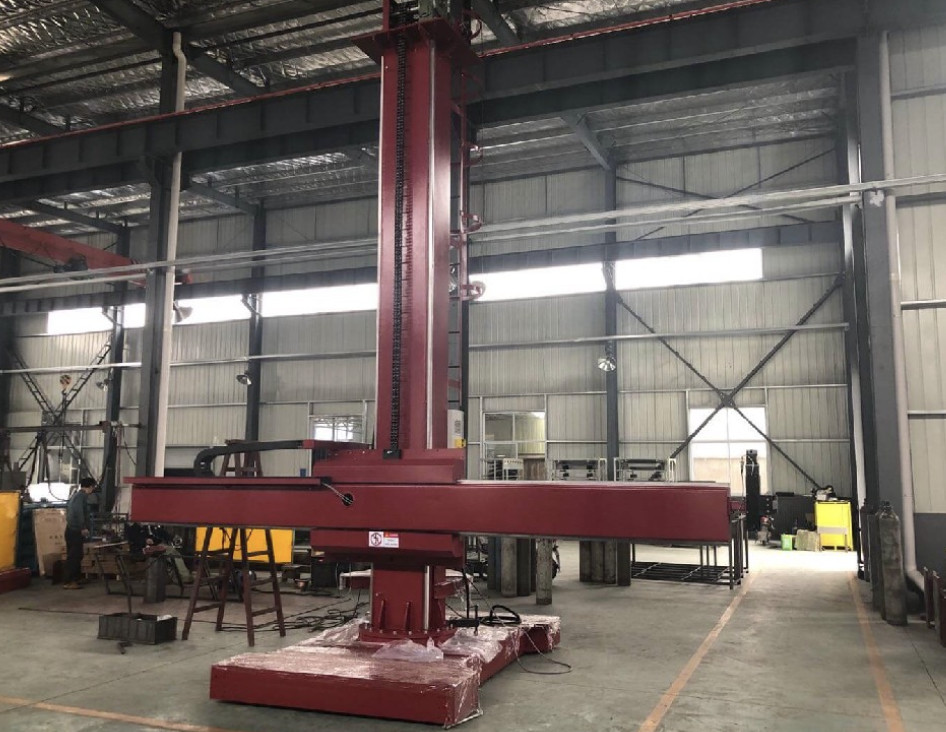

Column and Boom Welding Manipulator with Manual Rotation , Light duty , American Lincoln or Miller Welding System

Quick Details

• Light duty type with boom end load up to 80KG;
• There three type of structures: fixed, fixed with rotation, and movable with rotation;
• Motorized cross slider 100*100mm fine adjustment stroke to welding gun;
• Column and Boom Manipulators can realize automatic welding incorporate with SAW, MAG and TIG welding systems;
• Extensively applied in pressure vessel, metallurgy, power, chemical industry, wind tower, piping system and others lines

column and boom welding machine of  Introduction:

Welding column&Boom Manipulators of Guoheng stands out not only for innovation in design and quality of

manufacture, but also for reliability and robustness. It can realize automatic welding incorporate with SAW, MAG

 and TIG welding systems, and extensively applied in pressure vessel, metallurgy, power, chemical industry, wind

 tower, piping system and others lines. According to boom end load capacity, it is divided into light duty (LHQ),

medium duty (LHZ), heavy duty (LHW) and ultra heavy duty (HCJ).Below are the main parameters of our light

 duty welding column&boom manipulator. We also provide tailor made welding column&boom manipulators

according to your special requirements.

2. Main Parameters

* We reserve the right to alter specifications without prior notice.

3. Main features

The standard models of our welding column&boom manipulators have the following features:

• Robust all steel fabrication;
• 360 degree column rotation with manual locking at any position;
• Variable speed boom controlled by inverter;
• Boom elevation through geared motor rack and pinion drive with brake;
• Elevation and traverse drive mounted on saddle providing for easy access servicing and maintenance;
• Machines fully counter balanced by column internal weight, connected to the saddle byheavy duty chain;
• Anti-fall device offers safety feature;
• Extra wide rollers and unique slideways ensure minimum deflection traversing;
• Innovative machined “rectangle”ways to column ensure that the boom saddle moves smoothly with  no vibration. This reduces wear and tear.
• Motorized cross slider unit to ease the welding head adjustment;
• Limit switch for both boom travel and lift;
• Sand blasting treatment to main welding parts before painting;
• All motion parts have lubrication system;
• Main electric elements are ABB/Siemens brands;
• Hand pendant;
• Lifting lug on top of column;
• Standard color:

Optional features:

• Welding system: American Lincoln DC-1000, NA-3S or Chinese brand or on request;
• Flux feeding and recovery system;
• Interface for integral control with welding roller beds or welding positioners to form automatic welding center;

4. Supply range

• Welding column&boom manipulator                               1set
• Electric control system (including 1piece of electric control cabinet, 1piece of remote control box with cable 12m)                            1set
• Technical documents (with manual book, conformity certificate, packing list, etc)                                                                   1set

5. Reference drawing
